数字多媒体主机
PG-HD3636
1、概述
高清数字多媒体主机PG-HD3636系列是为新一代高清多媒体会议室、教室的设计的高度集成主机。它包括：高清混合数字矩阵、高清画面合成器、中央控制器、数字音频处理器、可选配高清录播卡。它采用数字3.25G背板视频处理器，整体结构采用模块化插卡式，适合大中型会议室。
高清混合数字矩阵 是整个系统的主体，采用标准数字36X36数字矩阵处理器，外置可配置24X24路高清可配置接口卡，输入接口卡可配置6块，每块支持4路高清视频输入，可配置HDMI(DVI)、YPbPr、VGA 、3GHD-SDI接口；输出接口卡支持6块，每块4路，可配置HDMI(DVI)、YPbPr、VGA 、3GHD-SDI接口。
高清画面合成器 为系统提供画面合成能力，具备9路高清数字信号输入接口，内置信号，可以合成9画面、1+7画面、1+5画面、4分屏画面、1+3分屏画面、3屏画面、2分屏画面。
中央控制器 是系统的中央控制部分，负责对内和对外提供集中控制功能，对内部所有的音频处理器、混合矩阵、高清画面合成器提供控制功能。外部控制接口提供：IP接口、6路RS232 控制接口、8路红外控制接口、1路RS485控制接口。可以通过这些接口控制外部的电视、投影机、升降器、灯光、电源等设备。
数字音频处理器 音频的接入和输出设备。内置4路音频远程解码接口、8路音频录制接口；外置提供20路输入接口（支持幻想麦克风和线性），提供12路独立的音频混音输出通道。 最高提供24x20数字音频处理能力。
可选配高清录播模块 配置6路高清信号处理能力。支持H.264/1080P编码。视频可配置4路编码，2路解码；也可以配置成2路编码，4路解码。音频支持8路编码，支持AAC音频编码。支持本地存储功能。

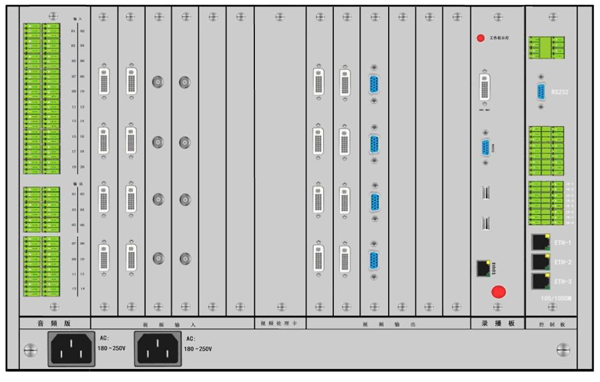

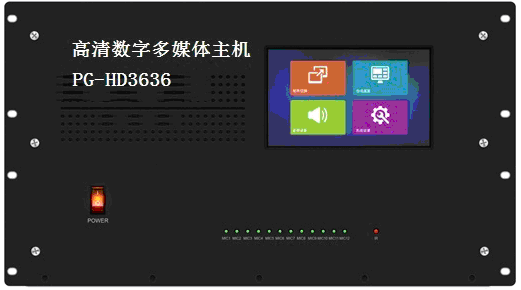

2、产品外观
3、主要特性
集成：高度集成，解决多媒体场景所有应用
系列：嵌入式架构，多种规格产品可选（12U、6U、4U、2U）
结构：标准19"机架式设备、模块化插拔式设计
模块：多种专业板卡灵活组合配置
技术：数字3.25G处理技术、DSP编解码技术、ARM集中控制技术
安全：嵌入式设计、避免计算机病毒破坏
管理：网络统一管理、状态实时监测
4、主要功能
1）高清混合数字矩阵功能
是整个平台的核心交换部分，采用标准数字36X36数字矩阵处理器。可配置连接24X24路高清接口卡，输入接口卡可配置6块，每块支持4路高清视频输入，可配置HDMI(DVI)、YPbPr、VGA 、3GHD-SDI输入接口卡；输出接口卡支持6块，每块4路，可配置HDMI(DVI)、YPbPr、VGA 、3GHD-SDI输出接口卡；还可以配置连接高清录播模块，同时画面合成器也连接到数字矩阵上。
2）高清画面合成功能
为平台提供画面合成能力，具备9路高清数字信号输入接口，内置为数字信号连接，可以合成9画面、1+7画面、1+5画面、4分屏画面、1+3分屏画面、3屏画面、2分屏画面。内置通数字信号输出到混合矩阵输出接口，同时外置HDMI监视输出信号接口。
3）中央控制功能
是平台的集中控制部分，负责对内和对外提供集中控制功能，对内部所有的音频处理器、数字矩阵、高清画面合成器提供控制功能。对外部设备控制通过外置接口完成。控制接口提供：6路RS232 控制接口、8路红外控制接口、1路RS485控制接口。可以通过这些接口控制外部的电视、投影机、升降器、灯光、电源等设备。
4）数字音频处理功能
为平台提供视音频的接入、输出和处理。输入、输出可以提供20路和12路输入接口，支持线性和幻想麦克风；处理部分完成音频的高保真混音、音量调节、高中低音调节、反馈抑制、回声抑制、噪声抑制功能。
5）高清录播模块
录播系统配置
|
高清编码功能 |
|
|
高清编码路数 高清编码标准 高清编码视频分辨率 高清编码视频帧率 高清编码视频带宽 高清编码音频采样 音频量化比特率 高清编码音频带宽 |
4路/2路 H.264HP 最高支持1080P 30帧/秒 128K~8M 最高48kHz 16bit 32K~256K |
|
录制存储功能： |
|
|
本地存储 |
1T硬盘 |
全硬件设计
高清晰
音视频品质远高于传统视频采集卡及软件压缩方式。支持包括各种高清摄像机视频（1080p/i），VGA支持1920×1080全动态抓屏，真正达到30帧/秒。
网络低带宽占用，大大降低校园网络负担。
采用先进H.264视频编码算法中强度最高的High Profile方式，保持原有清晰度的情况下降低35~50%的网络带宽，同时也节省了35~50%磁盘存储空间。支持双流技术，从384K~2M可灵活配置，适合因特网传输。
高稳定性
硬件产品在高等法院、部队等高端行业有多年的广泛应用， 7×24小时全年不间断运行。设备发热量严格控制，无风扇设计。程序固化，对计算机病毒免疫，解决了工控机硬件方案的顽疾。
降低管理负担
与软件方案相比，管理员不必进行重复的软件安装配置，无须烦心软件兼容及计算机死机的诸多问题，大大降低工作负担。同时，从宏观上减少学校对于设备管理人员的开支。
绿色节能，大大降低长效使用成本。
核心设备整体功耗10W，是以工控机为核心的同类产品的1/20。
每个功能、每个接口上力求做到可拆分，根据不同需求，增加或减少相应模块，在提供最为精准化解决方案的同时，也做到最具性价，节约资源。
在整体提高系统软硬件性能、功能的同时，我们大幅降低了用户的建设成本，相对于传统方案降低40%~60%。
软件平台升级周期大致在18个月左右，客户可免费进行同步升级。
6）千兆网络交换功能
内置8口千兆网络交换机，分别连接平台内置录播模块、音频处理卡，同时外部提供三个物理网络接口。
5、技术特点
|
分类 |
特点描述 |
|
硬件技术结构 |
嵌入式平台架构、标准19"机架式设备、模块化插拔式设计 多种规格产品（6U）、 嵌入式设计、避免计算机病毒破坏 |
|
数字高清背板混合处理技术 |
采用电信级背板，全数字3.25G 处理技术 轻松接入1080P高清视频处理、1920×1200超高分辨率电脑信号处理 |
|
丰富板卡及接口 |
输入信号支持3G/HD-SDI、HDMI、DVI、VGA、 色差（YPbPr）；输出信号支持3G/HD-SDI、HDMI、DVI、VGA、色差（YPbPr） 接口卡支持分辨率统一转换，无缝视频拼接 支持双绞线传输，集成长线驱动模块 |
|
模块灵活选配组合 |
板卡式模块设计，20多种专业板卡，用户可根据需求随意组合配置，现场可热插拔维护更换 |
|
数字视频处理技术 |
支持9画面、1+7画面、1+5画面、4分屏画面、1+3分屏画面、3屏画面、2分屏视频画面合成模式；输出分辨率高达1080P 内置7种分割模式，轻松应对不同场景应用 用户也可根据需求自定义画面合成模式 |
|
高清录播技术 |
支持录播 标准H.264 high profile编码技术 支持RTMP、UDP、TCP传输协议 标准H.264 high profile解码技术 支持多路高清1080P解码矩阵输出 支持交互音视频传输 支持本地存储 |
|
数字音频输入/输出/处理技术 |
集成数字音频专业设计，高保真混音，反馈抑制，噪声抑制，回声抑制 支持MIC差分音频输入，线路音频输入；独立音频输出 DSP音频处理器，自适应声反馈消除AFC、背景自动降噪ANC、高通滤波HPF、任意矩阵混音MIX等处理
|
|
网络集中控制技术 |
支持全双工可编程RS-232端口 全双工可编程RS-485端口 可编程红外发射端口 可控制各种外部电源、灯光调节受控设备 触屏控制：主机前面板触摸屏控制，支持Pad控制 支持第三方中控对本平台的控制 |
|
嵌入式服务器远程管理 |
支持应用级开发，用户根据业务需求不同，在此模块上进行应用软件开发与安装部署 |
|
千兆网络连接 |
内置千兆网络交换设备，供各类板卡网络汇接，解决多物理网线外接问题 |
|
智能冗余电源设计 |
支持掉电记忆功能和现场记忆功能 支持断电设备保护功能 |
6、技术指标
|
1. 高清混合数字矩阵 |
|
|
类别 |
指标参数 |
|
矩阵类型 |
数字3.25G 混合矩阵 |
|
矩阵数量 |
24路×24路（外置） |
|
分辨率 |
1024×768、1280×1024、1440×900、1366×768、1680×1050、 1600×1200、1280×720、1920×1080、1920×1200 |
|
2. 高清画面合成 |
|
|
类别 |
指标参数 |
|
输入端口数量 |
9路（内置） |
|
输出端口数量 |
内置1路HDSDI |
|
合成模式 |
9画面 八画面（1+7） 六画面（1+5） 四画面（1+3、4平分） 三画面 两画面 |
|
分辨率 |
1024×768、1280×1024、1440×900、1366×768、1680×1050、 1600×1200、1280×720、1920×1080、1920×1200 |
|
2.1 DVI-I输入 |
|
|
类别 |
指标参数 |
|
接口类型 |
DVI-I |
|
信号种类 |
DVI、HDMI、VGA、YPbPr |
|
端口数量 |
单板支持4路，最多支持24路 |
|
分辨率 |
1024×768、1280×1024、1440×900、1366×768、1680×1050、 1600×1200、1280×720、1920×1080、1920×1200 |
|
2.2 HD-SDI输入 |
|
|
类别 |
指标参数 |
|
接口类型 |
BNC |
|
信号种类 |
3G HD-SDI、1.5G HD-SDI |
|
速率 |
1.485Gbps～2.97Gbps |
|
标准 |
SMPTE 259M、292M、344M、424M |
|
端口数量 |
单板支持4路，最多支持24路 |
|
分辨率 |
720i、720p、1080i、1080p |
|
2.3 输出 |
|
|
类别 |
指标参数 |
|
接口类型 |
DVI-I |
|
信号种类 |
DVI、HDMI、VGA、YPbPr |
|
端口数量 |
单板支持4路，最多支持24路 |
|
分辨率 |
1024×768、1280×1024、1440×900、1366×768、1680×1050、 1600×1200、1280×720、1920×1080、1920×1200 |
|
3. 中央控制 |
|
|
类别 |
指标参数 |
|
网络接口 |
3×10/100/1000Mbps以太网，RJ45 |
|
串行接口 |
1×RS-232 |
|
3.1控制接口 |
|
|
类别 |
指标参数 |
|
RS-232接口 |
6路 |
|
RS-485接口 |
1路 |
|
串口参数 |
数据位8，停止位1，无校验位，波特率最高115200 |
|
红外学习接口 |
1路（前面板） |
|
红外发射接口 |
8路 |
|
红外载波 |
38KHz |
|
红外控制距离 |
< 10cm |
|
CTL-BUS接口 |
1路 |
|
4. 数字音频处理 |
|
|
类别 |
指标参数 |
|
输入端口 |
外置20路输入接口（支持Line，幻象麦克风） |
|
输出端口 |
外置14路 |
|
Line 输入阻抗： |
100K欧姆 |
|
Line 输入电平： |
0.5Vp-p — 4.5Vp-p |
|
Mic输入阻抗： |
100K欧姆 |
|
Mic输入电平： |
0.5Vp-p — 4.5Vp-p |
|
输出阻抗： |
100欧姆 |
|
带宽： |
20Hz — 20KHz，-3dB |
|
失真度： |
< 0.5% |
|
信噪比： |
≥75 dB |
|
功能 |
矩阵混音MIX、反馈抑制AFC、回声抑制AEC、噪声消除ANR、高通滤波HPF |
|
5. 高清音视频编码 |
|
|
类别 |
指标参数 |
|
端口数量 |
4路 |
|
视频端口 |
内置HDSDI |
|
音频端口 |
内置2+6路 |
|
视频编码标准 |
H.264 High Profile |
|
音频编码标准 |
AAC、G.711 |
|
视频码率 |
32Kbps～8Mbps 可调节 |
|
分辨率 |
1024×768、1280×1024、1440×900、1366×768、1680×1050、 1600×1200、1280×720、1920×1080、1920×1200 自适应 |
|
网络接口 |
内置千兆以太网 |
|
网络协议 |
TCP/IP、UDP、HTTP、RTSP、RTMP |
|
存储硬盘 |
1T |
|
类别 |
指标参数 |
|
6. 产品规格 |
|
|
类别 |
指标参数 |
|
电源 |
AC 100V ～240V，50/60 Hz，650W 标配：单电源 选配：冗余电源（热备） |
|
触摸屏 |
7英寸，电容式 |
|
散热 |
风扇，低噪音 |
|
尺寸 |
标准6U， 450mm(深) ×483mm(宽) ×270mm (高) |
|
重量 |
20kg |
|
材质 |
前面板：氧化铝，黑色 机箱：铝 |
